ARCM系列监控探测器
1监控探测器选型览表
型号 功能特性 | ARCM200BL | ARCM300 | ARCM200L |
J1 | J4 | J1 | J4 | Z2 | Z | UI | J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
安装方式 | 嵌入式 | √ | √ | | | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
导轨式 | | | √ | √ | | | | | | | | | | |
实时测量 | 电流电压频率/功率因数 | | | | | √ | √ | √ | | | | | | | |
有功功率/无功功率 | | | | | √ | √ | √ | | | | | | | |
四象限电能计量 | | | | | √ | √ | | | | | | | | |
在线监测 | 剩余电流(1路) | √ | | √ | | √ | √ | √ | | | | | | | |
剩余电流(4路) | | √ | | √ | | | | √ | √ | | | | | |
剩余电流(8路) | | | | | | | | | | √ | √ | | | |
剩余电流(12路) | | | | | | | | | | | | √ | | |
剩余电流(16路) | | | | | | | | | | | | | √ | |
温度(1路) | | √ | | √ | | | | | | | | | | |
温度(3路) | | | | | | | | | | | | | | |
温度(4路) | √ | | √ | | √ | √ | √ | √ | | | | √ | | |
温度(8路) | | | | | | | | | | | √ | | | |
温度(12路) | | | | | | | | | √ | | | | | |
| 温度(16路) | | | | | | | | | | | | | | √ |
I/O | 开关量输入(DI) | | | | | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) |
继电器输出(DO) | √(1路) | √(4路) | √(1路) | √(4路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) |
保护功能 | 剩余电流 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
温度 | √ | √ | √ | √ | √ | √ | √ | √ | √ | | √ | √ | | √ |
过压 | | | | | √ | √ | √ | | | | | | | |
缺相 | | | | | √ | √ | √ | | | | | | | |
过流 | | | | | √ | √ | √ | | | | | | | |
数据记录 | 事件记录(条) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) |
内置时钟 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
通讯 | 1路Modbus/RTU | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
2路Modbus/RTU | | | | | √ | | | | | | | | | |
应用场合 | 0.4kV电压等级TN-C-S、TN-S及局部TT系统 |
2监控探测器产品介绍

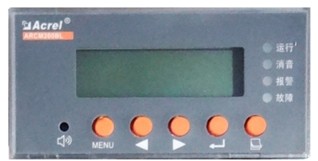

2.1 ARCM200BL型监控探测器
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c1fced057f62bae1d97289b3e3ba16d8195e21439889bf7b.jpg)
2.1.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时等,可根据需要灵活设置,温度报警动作值也可编程;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
●具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.1.2 技术指标
型号 参数 | ARCM200BL |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃ ~ 110℃ | 10mA~3000mA,0℃ ~ 110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
温度精度 | ±1℃ | ±1℃ |
报警 | 声光报警 | 声光报警 |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |
2.1.3 外形及安装尺寸(mm)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c6a7543ace0cbca42615b66d38e0318d9f1d655fccd3c395.jpg)
2.1.4 接线端子
● ARCM200BL-J1接线端子
![](https://img72.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff047186ffec41f518a9b8897e1bafd6c082d152d72f80c4f514.jpg)
● ARCM200BL-J4接线端子
![](https://img72.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04ceea8df2d026e464f80727b40b8284c5a2a86d6e351e4855.jpg)
2.2 ARCM300型监控探测器
![](https://img72.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff040f90c5282359509704bd767611fd5ad8b9eb18dde2d47953.jpg)
2.2.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时及动作类型可根据需要灵活设置;
● 标准35mm导轨式安装,LCD显示;
● 画面暂留功能,漏电故障发生时,该通道显示画面暂留,显示该通道漏电或超温时的值,方便上位机的故障记录;
● 具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警
信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.2.2 技术参数
型号 参数 | ARCM300 |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃~110℃ | 10mA~3000mA,0℃~110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
报警 | 声光报警 | 声光报警 |
开关量输入 | / | / |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |

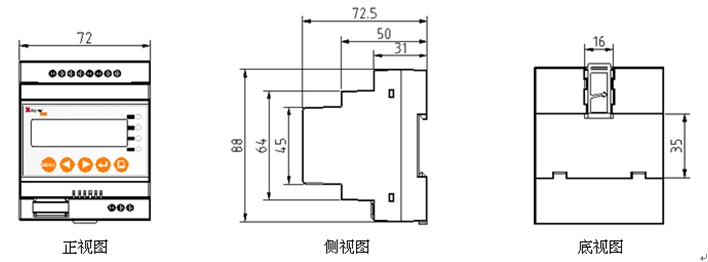

3.2.2.3 外形及安装尺寸(mm)
● 外形尺寸
![](https://img72.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04638e354c1c713e491e6acbd84f3b57ed206f3b82b43b64be.jpg)

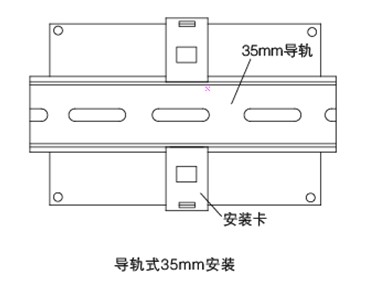

● 安装方式
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04ffc56bb7bc1a97e9bf74bc12ef5e2d21d59d4992af5b8ad3.jpg)
2.2.4 接线端子
● ARCM300-J1接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0455ce16f9ab017c87b92f17f0ae6feae045a53f5a17d1f483.jpg)

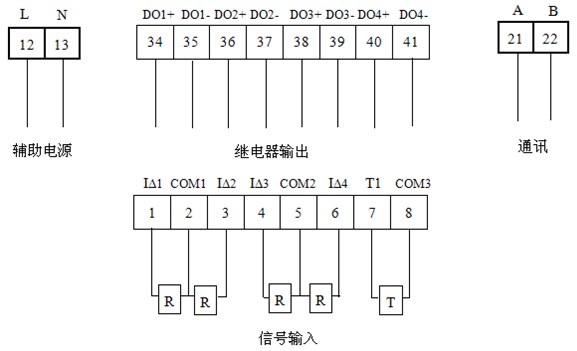

● ARCM300-J4接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04357a3badfd6b6a748fd52c7e7bc5abe56349923cd71dc080.jpg)
2.3 ARCM200L系列多功能型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0434fafdd5c457d54b2da87eb5351fd5786d39219ba6cc72d0.jpg)
2.3.1 功能
● 实时监测剩余电流和温度,三相电流,三相电压,频率,功率,四象限电能等电参量监测(具体功能见仪表选型);
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能(具体功能见仪表选型);
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.3.2 技术指标
型号 参数 | ARCM200L |
UI | Z | Z2 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
输入电压 | 额定值:AC 220V |
输入电流 | 额定值:AC 5A |
测量电网频率 | 45Hz~65Hz |
测量精度 | 剩余电流精度1级,温度±1℃,电能2级,其余均为1级 |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |

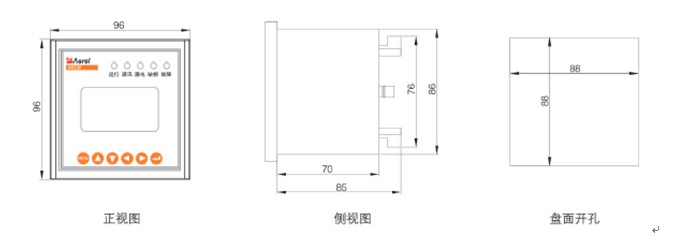

2.3.3 外形及安装尺寸(mm)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04b6413937cf15591b477dcdc62a1d600037240d6c4a6d38db.jpg)

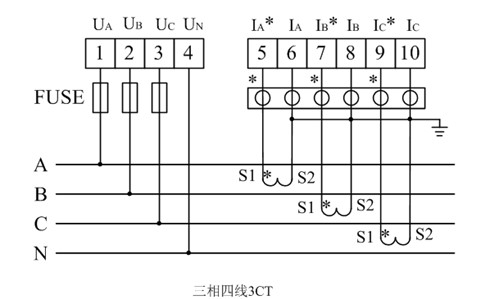

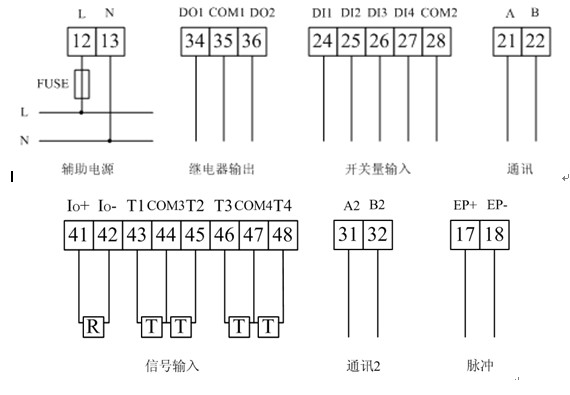

2.3.4 接线端子(UI型无通讯2端子及脉冲端子,Z型无通讯2端子)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0443d2f72ecaef8a4228f7f69778a76791c386f15ce9c3fe90.jpg)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04bea525b100f4bc8476a259782045af684af447b3599618b4.jpg)
2.4 ARCM200L系列多回路型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04401af1fbe9848a35a0faddddcf517902024710f4903c3439.jpg)
2.4.1 功能
● 实时监测多路剩余电流和温度(具体功能见仪表选型);
● 具有剩余电流保护,温度保护;
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.4.2 技术指标
型号 参数 | ARCM200L |
J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
测量精度 | 剩余电流精度1级,温度±1℃ |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |

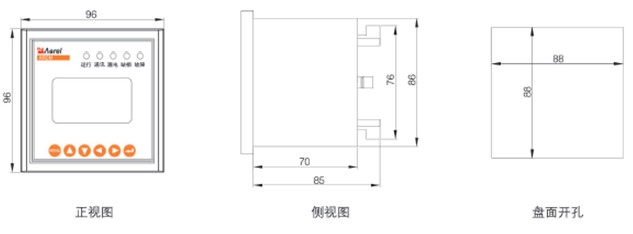

2.4.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04e1c74980bc119c8af7f99d7358fefeeaacbb06ab932a6e75.jpg)
2.4.4 接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c19c52cf537e21a10bbfeb05f687a816cffa18cab283ec23.jpg)

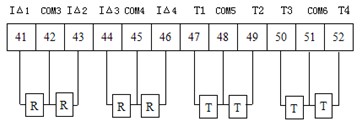

● ARCM200L-J4T4
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04e20cacfc4d9cebdb6af3e23960a35abb5818728dfc147471.jpg)
● ARCM200L-J4T12
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff046bec80eed560746c411c588ec2ae00c24a5365f887ea8538.jpg)

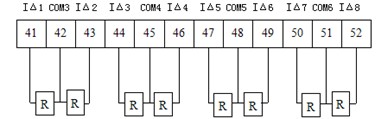

● ARCM200L-J8
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff042c5c8934cdea864355b7af125b500fabd982de6e7ed5ec9b.jpg)

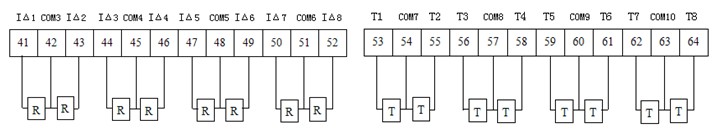

● ARCM200L-J8T8
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff041bbf64e4afda903271359b133262805a3af793af5be2d139.jpg)
● ARCM200L-J12T4
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0472b724b2ca21bd08bd9030fec15a8c50fdfe5944f9c94a11.jpg)

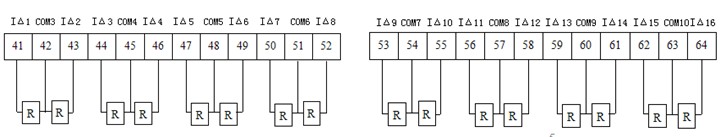

● ARCM200L-J16
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04eadb033028134b45cb832188ff12d7326c333491da16782b.jpg)
● ARCM200L-T16
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0496a3cd4a5f644be91dd304cb3e7eb5594228bb7e2bcf1596.jpg)
4 配套附件
4.1 AKH-0.66L系列剩余电流互感器
4.1.1 产品外观
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c62918cf8e51ec081617c3fbe6f618069571d4524108e4ce.jpg)
4.1.2 互感器选型表
型号 | 适用额定电流In | 内孔径φmm | 外孔径φmm | 重量Kg |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 200 | 240 | 1.94 |
注:1.更大规格预留,可订制;
2.若需要母排方孔型,或开口式的互感器,请另与厂家。

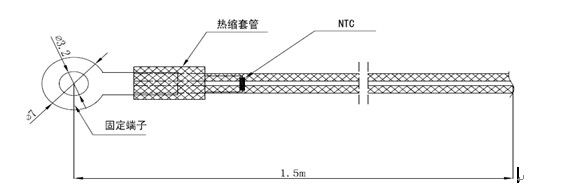

4.2 ARCM-NTC温度传感器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff041ba8b9dc600c3ca5e1f35abeb7418c280f8b336d4e69af33.jpg)
温度传感器为—热敏电阻NTC,它提供0℃~110℃的温度监控基准,可以用来监测线缆或配电箱体的温度,提供温度保护。
