ARCM系列监控探测器
1监控探测器选型览表
型号
功能特性
ARCM200BL
ARCM300
ARCM200L
J1
J4
J1
J4
Z2
Z
UI
J4T4
J4T12
J8
J8T8
J12T4
J16
T16
安装方式
嵌入式
√
√
√
√
√
√
√
√
√
√
√
√
导轨式
√
√
实时测量
电流电压频率/功率因数
√
√
√
有功功率/无功功率
√
√
√
四象限电能计量
√
√
在线监测
剩余电流（1路）
√
√
√
√
√
剩余电流（4路）
√
√
√
√
剩余电流（8路）
√
√
剩余电流（12路）
√
剩余电流（16路）
√
温度（1路）
√
√
温度（3路）
温度（4路）
√
√
√
√
√
√
√
温度（8路）
√
温度（12路）
√
温度（16路）
√
I/O
开关量输入（DI）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
√（4路）
继电器输出（DO）
√（1路）
√（4路）
√（1路）
√（4路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
√（2路）
保护功能
剩余电流
√
√
√
√
√
√
√
√
√
√
√
√
√
温度
√
√
√
√
√
√
√
√
√
√
√
√
过压
√
√
√
缺相
√
√
√
过流
√
√
√
数据记录
事件记录（条）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
√（20）
内置时钟
√
√
√
√
√
√
√
√
√
√
√
√
√
√
通讯
1路Modbus/RTU
√
√
√
√
√
√
√
√
√
√
√
√
√
√
2路Modbus/RTU
√
应用场合
0.4kV电压等级TN-C-S、TN-S及局部TT系统
2监控探测器产品介绍
2.1 ARCM200BL型监控探测器
2.1.1 功能
● 可在线监测单路或多路的漏电流，各相电缆温度信号，每路通道具有断线、短路检测功能；
● 额定剩余电流报警动作值，脱扣延时等，可根据需要灵活设置，温度报警动作值也可编程；
● 采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
●具有事件存储功能，监控探测器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.1.2 技术指标
型号
参数
ARCM200BL
J1
J4
辅助电源
电压
AC/DC 85～270V
AC/DC 85～270V
功耗
≤5W
≤5W
输入
1路剩余电流，4路温度
4路剩余电流，1路温度
剩余电流报警设定范围
300mA～1000mA分档可调
300mA～1000mA分档可调
动作延迟时间
0.1S～60S分档可调
0.1S～60S分档可调
温度报警设定范围
45℃～110℃
45℃～110℃
测量范围
10mA～3000mA，0℃ ~ 110℃
10mA～3000mA，0℃ ~ 110℃
测量电网频率
50Hz
50Hz
剩余电流精度
1级
1级
温度精度
±1℃
±1℃
报警
声光报警
声光报警
继电器输出
机械触点，触点容量AC 220V/3A,DC 30V/3A
机械触点，触点容量AC 220V/3A,DC 30V/3A
事件记录
20条报警记录
20条报警记录
通讯
RS485接口
Modbus-RTU协议
RS485接口
Modbus-RTU协议
显示
LCD
LCD
2.1.3 外形及安装尺寸（mm）
2.1.4 接线端子

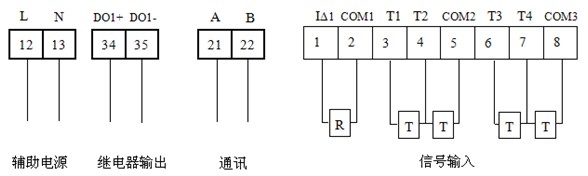

● ARCM200BL-J1接线端子
● ARCM200BL-J4接线端子
2.2 ARCM300型监控探测器
2.2.1 功能
● 可在线监测单路或多路的漏电流，各相电缆温度信号，每路通道具有断线、短路检测功能；
● 额定剩余电流报警动作值，脱扣延时及动作类型可根据需要灵活设置；
● 标准35mm导轨式安装，LCD显示；
● 画面暂留功能，漏电故障发生时，该通道显示画面暂留，显示该通道漏电或超温时的值，方便上位机的故障记录；
● 具有事件存储功能，监控探测器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场的用电情况，为消除故障提供依据；
● 采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警
信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.2.2 技术参数
型号
参数
ARCM300
J1
J4
辅助电源
电压
AC/DC 85～270V
AC/DC 85～270V
功耗
≤5W
≤5W
输入
1路剩余电流，4路温度
4路剩余电流，1路温度
剩余电流报警设定范围
300mA～1000mA分档可调
300mA～1000mA分档可调
动作延迟时间
0.1S～60S分档可调
0.1S～60S分档可调
温度报警设定范围
45℃～110℃
45℃～110℃
测量范围
10mA～3000mA，0℃～110℃
10mA～3000mA，0℃～110℃
测量电网频率
50Hz
50Hz
剩余电流精度
1级
1级
报警
声光报警
声光报警
开关量输入
/
/
继电器输出
机械触点，触点容量AC 220V/3A,DC 30V/3A
机械触点，触点容量AC 220V/3A,DC 30V/3A
事件记录
20条报警记录
20条报警记录
通讯
RS485接口
Modbus-RTU协议
RS485接口
Modbus-RTU协议
显示
LCD
LCD
3.2.2.3 外形及安装尺寸（mm）
● 外形尺寸

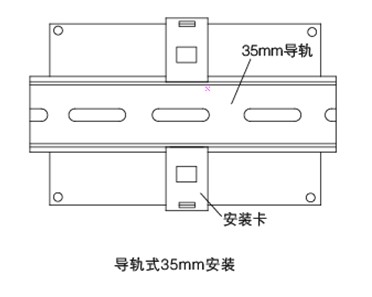

● 安装方式
2.2.4 接线端子
● ARCM300-J1接线端子
● ARCM300-J4接线端子
2.3 ARCM200L系列多功能型监控探测器
2.3.1 功能
● 实时监测剩余电流和温度，三相电流,三相电压,频率,功率,四象限电能等电参量监测（具体功能见仪表选型）；
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能（具体功能见仪表选型）；
● 提供四路开关量输入功能,每路均可实现联动控制；
● 提供两路继电器输出功能,每路均可实现编程控制；
● 具有事件存储功能，探测器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
● 采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.3.2 技术指标
型号
参数
ARCM200L
UI
Z
Z2
辅助电源
电压
AC220V
功耗
≤5W
额定剩余电流动作值
300mA～1000mA连续可调
温度报警值
45～110 ℃ 连续可调
动作延迟时间
0.1S～60S连续可调
输入电压
额定值:AC 220V
输入电流
额定值：AC 5A
测量电网频率
45Hz～65Hz
测量精度
剩余电流精度1级，温度±1℃,电能2级，其余均为1级
报警
声光报警
开关量输入
无源干接点输入方式:内置电源,光耦隔离
开关量输出
机械触点，触点容量AC 220V/3A,DC 30V/3A
通讯
RS485接口 Modbus-RTU协议
显示
LCD

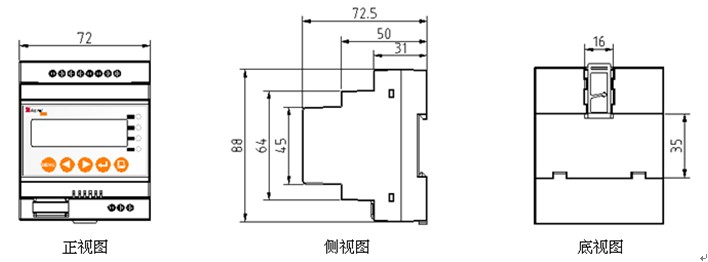

2.3.3 外形及安装尺寸（mm）

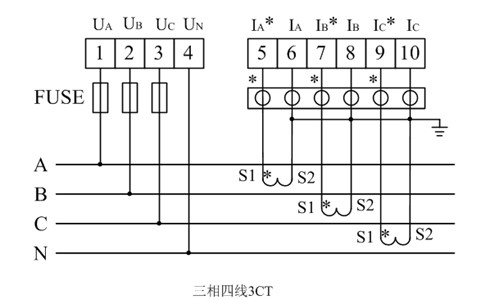

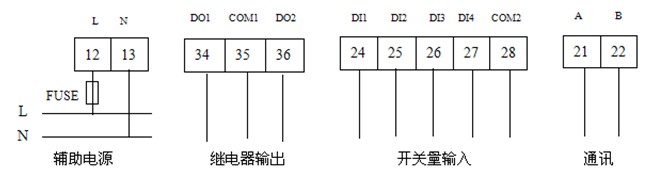

2.3.4 接线端子（UI型无通讯2端子及脉冲端子，Z型无通讯2端子）
2.4 ARCM200L系列多回路型监控探测器
2.4.1 功能
● 实时监测多路剩余电流和温度（具体功能见仪表选型）；
● 具有剩余电流保护,温度保护；
● 提供四路开关量输入功能,每路均可实现联动控制；
● 提供两路继电器输出功能,每路均可实现编程控制；
● 具有事件存储功能，探测器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
● 采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准Modbus协议可以与各种标准系统相连；
● 集成度高，网络化，智能化程度高，动作特性合理；
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.4.2 技术指标
型号
参数
ARCM200L
J4T4
J4T12
J8
J8T8
J12T4
J16
T16
辅助电源
电压
AC220V
功耗
≤5W
额定剩余电流动作值
300mA～1000mA连续可调
温度报警值
45～110 ℃ 连续可调
动作延迟时间
0.1S～60S连续可调
测量精度
剩余电流精度1级，温度±1℃
报警
声光报警
开关量输入
无源干接点输入方式:内置电源,光耦隔离
开关量输出
机械触点，触点容量AC 220V/3A,DC 30V/3A
通讯
RS485接口 Modbus-RTU协议
显示
LCD
2.4.3 外形及安装尺寸（mm）

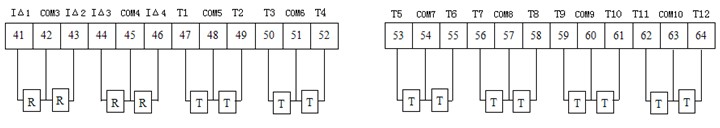

2.4.4 接线端子
● ARCM200L-J4T4
● ARCM200L-J4T12

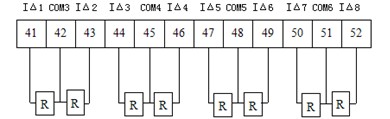

● ARCM200L-J8
● ARCM200L-J8T8
● ARCM200L-J12T4

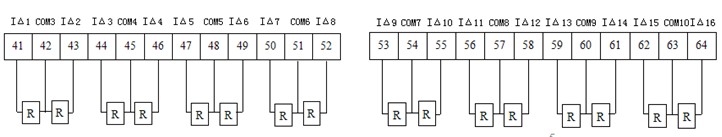

● ARCM200L-J16
● ARCM200L-T16
4 配套附件
4.1 AKH-0.66L系列剩余电流互感器

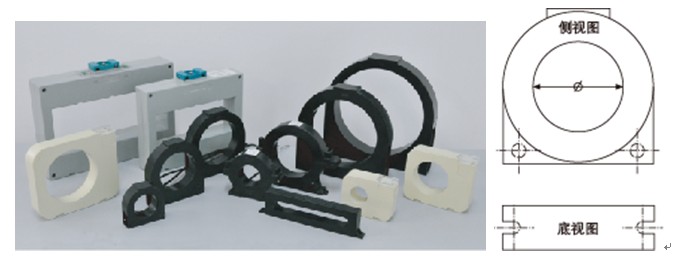

4.1.1 产品外观
4.1.2 互感器选型表
型号
适用额定电流In
内孔径φmm
外孔径φmm
重量Kg
AKH-0.66L45
16～100A
45
76
0.18
AKH-0.66L80
100～250A
80
120
0.42
AKH-0.66L100
250～400A
100
140
0.50
AKH-0.66L150
400～800A
150
190
1.32
AKH-0.66L200
800～1500A
200
240
1.94
注：1.更大规格预留，可订制；
2.若需要母排方孔型，或开口式的互感器，请另与厂家。

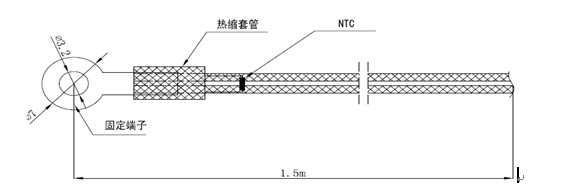

4.2 ARCM-NTC温度传感器
温度传感器为—热敏电阻NTC，它提供0℃～110℃的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。
