城市综合管廊智能电动机保护

管廊项目智能电动机保护 概述

ARD系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。

管廊项目智能电动机保护 符合标准
GB/T14048.1-2000低压开关设备和控制设备总则
GB14048.4-2010机电式接触器和电动机起动器（含电动机保护器）
GB14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，1部分：机电式控制电路电器
GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2006浪涌（冲击）抗扰度试验
JB/T 10736-2007 低压电动机保护器

适用环境
工作温度：-10℃~ 55℃
贮存温度：-20℃~ 65℃
相对湿度：5%~95%不结霜
海拔：≤2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域

管廊项目智能电动机保护 产品规格

4.1 ARD2F系列智能电动机保护器
4.1.1 功能
ARD2F系列智能电动机保护器（以下简称保护器），采用的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。

城市综合管廊智能电动机保护

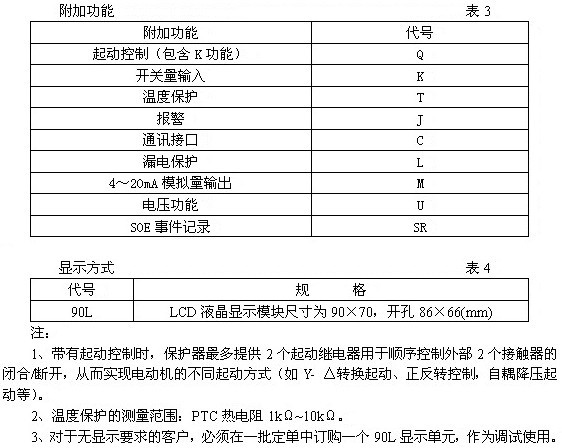

4.1.2 型号说明

4.1.3 技术指标

4.1.4 外形及尺寸(mm)
●主体模块

　　●显示单元

　　●互感器
同ARD2互感器部分

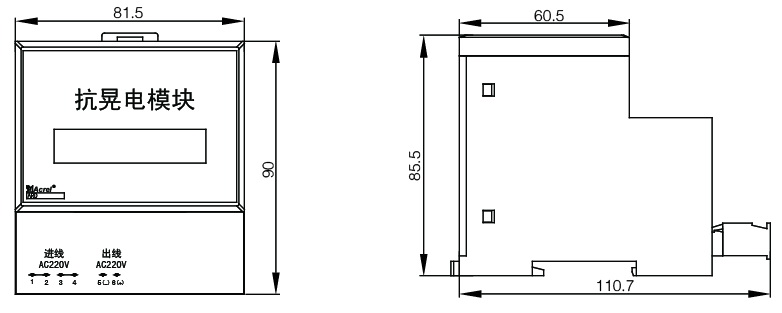

●抗晃电模块

●AC380V电源模块

城市综合管廊智能电动机保护
