安科瑞ARTM100在线测温系统 温度计

更新时间:2024-05-09
  • 设备简介
  • 产品图片
  • 在线留言
  • 安科瑞ARTM100在线测温系统

    概述

    ARTM100温度在线监测系统主要是针对高低压开关柜内电缆接头、断路器触头等电气连接点的温度进行监测,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提升设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

    测温元器件

    1测温传感器

    a.无线测温传感器:安装于待测温接点,采集温度量并通过无线方式传输的传感器。

    目无线测温传感器有三款:

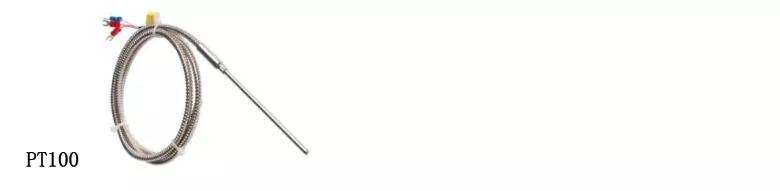

    b.有线测温传感器:安装于待测温接点,采集温度量并通过有线方式传输的传感器。目有线测温传感器主要是PT100:


    2接收/显示单元

    a. 配有路 RS485 接口的无线测温收发器

    b. 无线测温装置ARTM-Pn

    c. 智能操控装置ASD300/320:

    d. 集中测温显示ARTM100:

    e. 温度巡检仪ARTM8:

    在线测温系统配置
    1低压电气接点有线测温/变压器绕组测温

    说明:ARTM8温度巡检仪可配8路PT100传感器,有线连接,测量低压电气接点时传感器PT100需做好绝缘处理。


    2高低压柜内电气接点无线测温(单柜就地显示)

    说明:ARTM-Pn 无线测温装置可连接 18 路无线温度传感器,无源(CT 取电)方式为 ATE300(捆绑式安装),有源(电池供电)方式为 ATE100(螺栓式安装,主要用于电缆/铜排等螺丝固定的搭接点)和 ATE200(表带式,主要用于断路器触头等接点捆绑安装,因安装较 ATE100 更方便,电缆/铜排等搭接点也常选用)。



    3高低压柜内电气接点无线测温带操显功能(就地显示)

    说明:ASD300/320 智能操控装置可连接 12 路无线温度传感器,无源(CT 取电)方式为 ATE300(捆绑式安装),有源(电池供电)方式为 ATE100(螺栓式安装,主要用于电缆/铜排等螺丝固定的搭接点)和 ATE200(表带式,主要用于断路器触头等接点捆绑安装,因安装较 ATE100 更方便,电缆/铜排等搭接点也常选用)。



    4高低压柜内电气接点无线测温(不需要就地显示)

    说明:ATC200 无线温度收发器可连接 12 路有源无线温度传感器, ATE100(螺栓式安装,主要用于电缆/铜排等螺丝固定的搭接点)和 ATE200(表带式,主要用于断路器触头等接点捆绑安装,因安装较 ATE100 更方便,电缆/铜排等搭接点也常选用)。仅限于接收同台开关柜内有源无线温度传感器温度信号,如柜内无线温度传感器数量大于 12 点,需配置多个收发器。)



    5集中式(ATC400)

    说明:ATC400 无线温度收发器可连接 240 路无源无线温度传感器 ATE300(捆绑式安装),可接收多台柜内的无线温度传感器温度信号。



    6高低压柜内电气接点无线测温(集中就地显示)

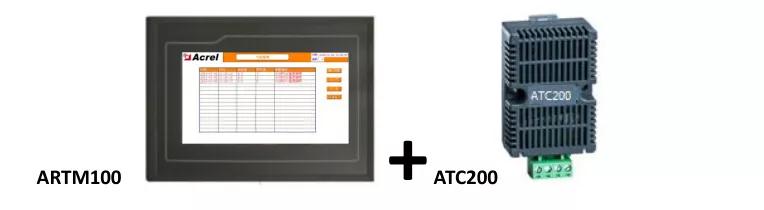

    a) 触摸屏搭配 ATC200

    说明:触摸屏通过 RS485 总线连接多个 ATC200 实现开关柜温度集中显示,每个触摸屏可接20只ATC200,每个ATC200可接12只有源无线温度传感器。

    b) 触摸屏搭配 ATC400

    说明:触摸屏通过 RS485 接口连接只 ATC400 实现开关柜温度集中显示,只个 ATC200 可接收 240 只有源无线温度传感器。

    安科瑞ARTM100在线测温系统
