ARCM系列监控探测器
1监控探测器选型览表
型号 功能特性 | ARCM200BL | ARCM300 | ARCM200L |
J1 | J4 | J1 | J4 | Z2 | Z | UI | J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
安装方式 | 嵌入式 | √ | √ | | | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
导轨式 | | | √ | √ | | | | | | | | | | |
实时测量 | 电流电压频率/功率因数 | | | | | √ | √ | √ | | | | | | | |
有功功率/无功功率 | | | | | √ | √ | √ | | | | | | | |
四象限电能计量 | | | | | √ | √ | | | | | | | | |
在线监测 | 剩余电流(1路) | √ | | √ | | √ | √ | √ | | | | | | | |
剩余电流(4路) | | √ | | √ | | | | √ | √ | | | | | |
剩余电流(8路) | | | | | | | | | | √ | √ | | | |
剩余电流(12路) | | | | | | | | | | | | √ | | |
剩余电流(16路) | | | | | | | | | | | | | √ | |
温度(1路) | | √ | | √ | | | | | | | | | | |
温度(3路) | | | | | | | | | | | | | | |
温度(4路) | √ | | √ | | √ | √ | √ | √ | | | | √ | | |
温度(8路) | | | | | | | | | | | √ | | | |
温度(12路) | | | | | | | | | √ | | | | | |
| 温度(16路) | | | | | | | | | | | | | | √ |
I/O | 开关量输入(DI) | | | | | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) |
继电器输出(DO) | √(1路) | √(4路) | √(1路) | √(4路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) |
保护功能 | 剩余电流 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
温度 | √ | √ | √ | √ | √ | √ | √ | √ | √ | | √ | √ | | √ |
过压 | | | | | √ | √ | √ | | | | | | | |
缺相 | | | | | √ | √ | √ | | | | | | | |
过流 | | | | | √ | √ | √ | | | | | | | |
数据记录 | 事件记录(条) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) |
内置时钟 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
通讯 | 1路Modbus/RTU | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
2路Modbus/RTU | | | | | √ | | | | | | | | | |
应用场合 | 0.4kV电压等级TN-C-S、TN-S及局部TT系统 |
2监控探测器产品介绍
2.1 ARCM200BL型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c73fa00fb076e982f6e69c35702f3701adfc0ea07115a7ea.jpg)
2.1.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时等,可根据需要灵活设置,温度报警动作值也可编程;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
●具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.1.2 技术指标
型号 参数 | ARCM200BL |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃ ~ 110℃ | 10mA~3000mA,0℃ ~ 110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
温度精度 | ±1℃ | ±1℃ |
报警 | 声光报警 | 声光报警 |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |

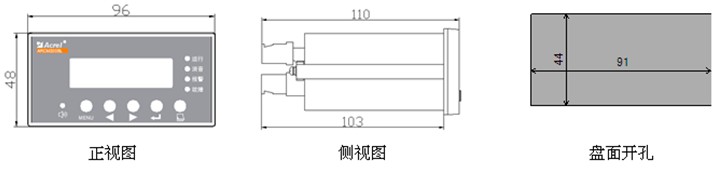

2.1.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0490da68707bea2f1f478219fbf13b978234763387fdfe9368.jpg)
2.1.4 接线端子

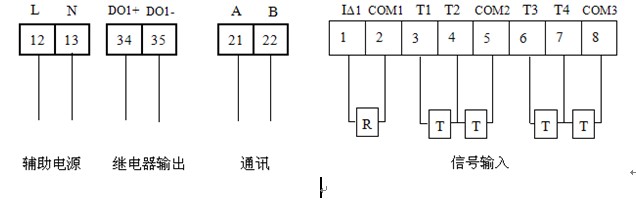

● ARCM200BL-J1接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff048baede09e71165ff81af4e09ea48338bd505e39e3e44a1ec.jpg)

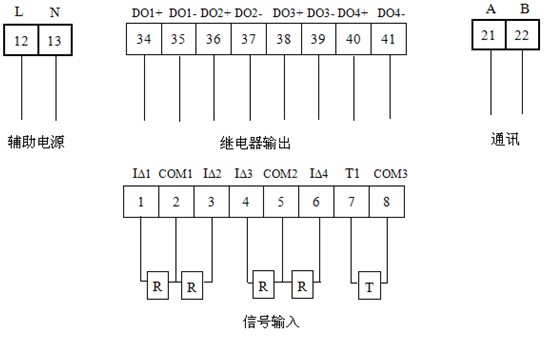

● ARCM200BL-J4接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff047e1269d29686d356fb5ba6dba3fca2e1527b8247bbd5dc86.jpg)
2.2 ARCM300型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04600823634af78527980359774bda669a518216626c48e63c.jpg)
2.2.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时及动作类型可根据需要灵活设置;
● 标准35mm导轨式安装,LCD显示;
● 画面暂留功能,漏电故障发生时,该通道显示画面暂留,显示该通道漏电或超温时的值,方便上位机的故障记录;
● 具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警
信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.2.2 技术参数
型号 参数 | ARCM300 |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃~110℃ | 10mA~3000mA,0℃~110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
报警 | 声光报警 | 声光报警 |
开关量输入 | / | / |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |
3.2.2.3 外形及安装尺寸(mm)
● 外形尺寸
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04645c6d1aab7efe59f5c1853a1fcd237729507d4b2257d08c.jpg)
● 安装方式
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff049e47fb9d50ef2f92cb7611e4f435d9aa4fd7f18766e9b486.jpg)
2.2.4 接线端子
● ARCM300-J1接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04dcd7a2a31da83b373df9ffa6e1225efafe833740814c2651.jpg)
● ARCM300-J4接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04164cb34000c86bf03813ed598bf6fb1e13c87de12bbc00f6.jpg)
2.3 ARCM200L系列多功能型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0460bb4a9b867f3ab0411c643ef722ceca10f69aafab724357.jpg)
2.3.1 功能
● 实时监测剩余电流和温度,三相电流,三相电压,频率,功率,四象限电能等电参量监测(具体功能见仪表选型);
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能(具体功能见仪表选型);
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.3.2 技术指标
型号 参数 | ARCM200L |
UI | Z | Z2 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
输入电压 | 额定值:AC 220V |
输入电流 | 额定值:AC 5A |
测量电网频率 | 45Hz~65Hz |
测量精度 | 剩余电流精度1级,温度±1℃,电能2级,其余均为1级 |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |

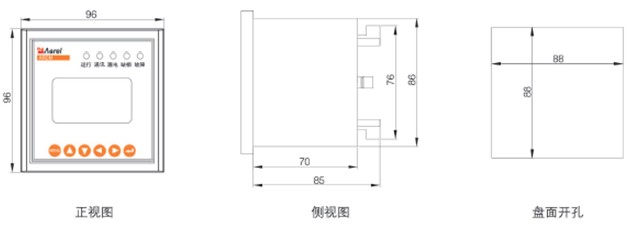

2.3.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04051ce6f8a509334e98bcaac0f41857a5c27a6ff0e2661ad6.jpg)

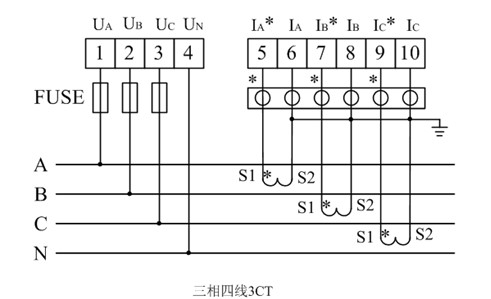

2.3.4 接线端子(UI型无通讯2端子及脉冲端子,Z型无通讯2端子)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04e57a013b3103fa96dd953fb99c2dbaca536dc33fb53e6aea.jpg)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04588ab5ab6b7bdd63a4557351539d1fd71c75108a7a531557.jpg)
2.4 ARCM200L系列多回路型监控探测器
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff041cbfe9132c78f2568eab64a62480b4cee1e9713141a78ac5.jpg)
2.4.1 功能
● 实时监测多路剩余电流和温度(具体功能见仪表选型);
● 具有剩余电流保护,温度保护;
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
2.4.2 技术指标
型号 参数 | ARCM200L |
J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
测量精度 | 剩余电流精度1级,温度±1℃ |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |
2.4.3 外形及安装尺寸(mm)
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04035cb29e942d9b0136e81f751230dd5d78ff2849cfde1198.jpg)
2.4.4 接线端子
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04b3bdb06001782a974e63d3a6e678a39db24e962165d48c64.jpg)
● ARCM200L-J4T4
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff043d8c76aff5b1e8c849072ade8c16a6ed03f95181256dc77a.jpg)

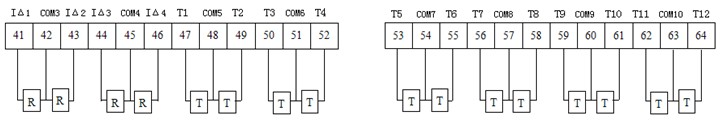

● ARCM200L-J4T12
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04e91d40b668f8c81ba3af1bd8078d3848c4c48e6bfd093061.jpg)
● ARCM200L-J8
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04c1bd3aca8f2ee8ddb3d06d98a1327f5590e004114a27c597.jpg)
● ARCM200L-J8T8
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0489362edf990c2a454bae230817735eed3b7ce2fab9acd4ef.jpg)
● ARCM200L-J12T4
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff045810de251539d1ef7c508c7b479dc574c3f9799dd4fa82ab.jpg)

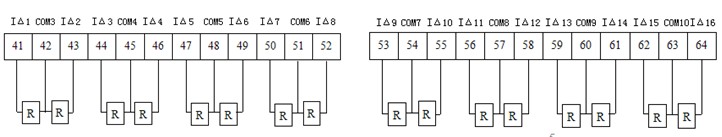

● ARCM200L-J16
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff048b1903d928725547f278571c1233d1d802ca5a2d5f943ec7.jpg)
● ARCM200L-T16
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04071058043ed5bebfd27a8295530aaddfc38eeceef3f79365.jpg)
4 配套附件
4.1 AKH-0.66L系列剩余电流互感器

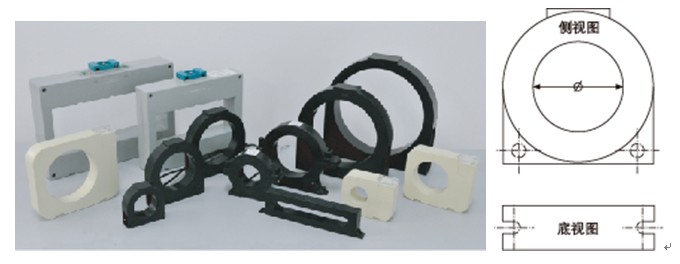

4.1.1 产品外观
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04770de46c8524430d79ccb205226e8da337bfc7b3a86b8249.jpg)
4.1.2 互感器选型表
型号 | 适用额定电流In | 内孔径φmm | 外孔径φmm | 重量Kg |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 200 | 240 | 1.94 |
注:1.更大规格预留,可订制;
2.若需要母排方孔型,或开口式的互感器,请另与厂家。
4.2 ARCM-NTC温度传感器
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0498f9ae268ddce64f5b1a6920fe9711a97a2b35553ea6a0c3.jpg)
温度传感器为—热敏电阻NTC,它提供0℃~110℃的温度监控基准,可以用来监测线缆或配电箱体的温度,提供温度保护。
