ARCM系列监控探测器
3.1监控探测器选型览表
型号 功能特性 | ARCM200BL | ARCM300 | ARCM200L |
J1 | J4 | J1 | J4 | Z2 | Z | UI | J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
安装方式 | 嵌入式 | √ | √ | | | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
导轨式 | | | √ | √ | | | | | | | | | | |
实时测量 | 电流电压频率/功率因数 | | | | | √ | √ | √ | | | | | | | |
有功功率/无功功率 | | | | | √ | √ | √ | | | | | | | |
四象限电能计量 | | | | | √ | √ | | | | | | | | |
在线监测 | 剩余电流(1路) | √ | | √ | | √ | √ | √ | | | | | | | |
剩余电流(4路) | | √ | | √ | | | | √ | √ | | | | | |
剩余电流(8路) | | | | | | | | | | √ | √ | | | |
剩余电流(12路) | | | | | | | | | | | | √ | | |
剩余电流(16路) | | | | | | | | | | | | | √ | |
温度(1路) | | √ | | √ | | | | | | | | | | |
温度(3路) | | | | | | | | | | | | | | |
温度(4路) | √ | | √ | | √ | √ | √ | √ | | | | √ | | |
温度(8路) | | | | | | | | | | | √ | | | |
温度(12路) | | | | | | | | | √ | | | | | |
| 温度(16路) | | | | | | | | | | | | | | √ |
I/O | 开关量输入(DI) | | | | | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) | √(4路) |
继电器输出(DO) | √(1路) | √(4路) | √(1路) | √(4路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) | √(2路) |
保护功能 | 剩余电流 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
温度 | √ | √ | √ | √ | √ | √ | √ | √ | √ | | √ | √ | | √ |
过压 | | | | | √ | √ | √ | | | | | | | |
缺相 | | | | | √ | √ | √ | | | | | | | |
过流 | | | | | √ | √ | √ | | | | | | | |
数据记录 | 事件记录(条) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) | √(20) |
内置时钟 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
通讯 | 1路Modbus/RTU | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
2路Modbus/RTU | | | | | √ | | | | | | | | | |
应用场合 | 0.4kV电压等级TN-C-S、TN-S及局部TT系统 |
3.2监控探测器产品介绍
3.2.1 ARCM200BL型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04a2f33c612538a43b1b8286c795a440c0e2dce6900b25ee94.jpg)
3.2.1.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时等,可根据需要灵活设置,温度报警动作值也可编程;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
●具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
3.2.1.2 技术指标
型号 参数 | ARCM200BL |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃ ~ 110℃ | 10mA~3000mA,0℃ ~ 110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
温度精度 | ±1℃ | ±1℃ |
报警 | 声光报警 | 声光报警 |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |

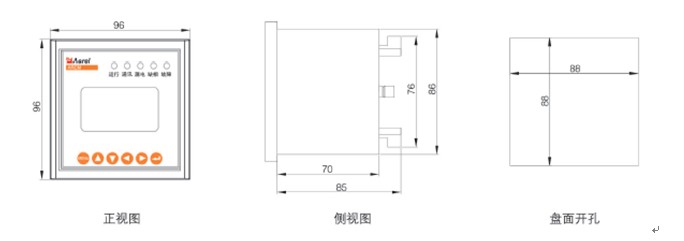

3.2.1.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0494f29dc20025e4513379146fcd71826c63c909a3cb656892.jpg)
3.2.1.4 接线端子

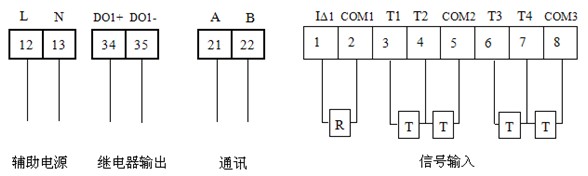

● ARCM200BL-J1接线端子
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0468cb5f6f25ffab9cf5ac09429a52694e466323fff1f17ede.jpg)

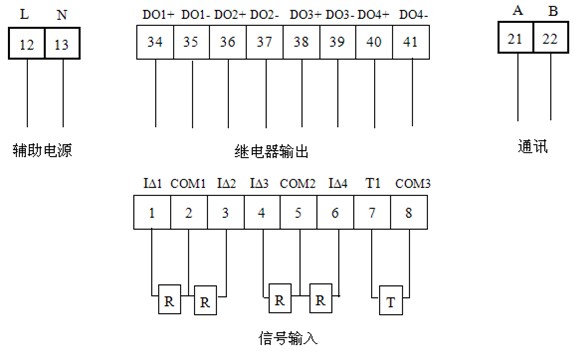

● ARCM200BL-J4接线端子
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff046498335d11e7b6cc92caf935bffcdf6e0a1ad12dce8b16dd.jpg)
3.2.2 ARCM300型监控探测器
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04f0966c01dc7850155897351a5731233d9b0990871a4fa9ca.jpg)
3.2.2.1 功能
● 可在线监测单路或多路的漏电流,各相电缆温度信号,每路通道具有断线、短路检测功能;
● 额定剩余电流报警动作值,脱扣延时及动作类型可根据需要灵活设置;
● 标准35mm导轨式安装,LCD显示;
● 画面暂留功能,漏电故障发生时,该通道显示画面暂留,显示该通道漏电或超温时的值,方便上位机的故障记录;
● 具有事件存储功能,监控探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场的用电情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警
信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
3.2.2.2 技术参数
型号 参数 | ARCM300 |
J1 | J4 |
辅助电源 | 电压 | AC/DC 85~270V | AC/DC 85~270V |
功耗 | ≤5W | ≤5W |
输入 | 1路剩余电流,4路温度 | 4路剩余电流,1路温度 |
剩余电流报警设定范围 | 300mA~1000mA分档可调 | 300mA~1000mA分档可调 |
动作延迟时间 | 0.1S~60S分档可调 | 0.1S~60S分档可调 |
温度报警设定范围 | 45℃~110℃ | 45℃~110℃ |
测量范围 | 10mA~3000mA,0℃~110℃ | 10mA~3000mA,0℃~110℃ |
测量电网频率 | 50Hz | 50Hz |
剩余电流精度 | 1级 | 1级 |
报警 | 声光报警 | 声光报警 |
开关量输入 | / | / |
继电器输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
事件记录 | 20条报警记录 | 20条报警记录 |
通讯 | RS485接口 Modbus-RTU协议 | RS485接口 Modbus-RTU协议 |
显示 | LCD | LCD |

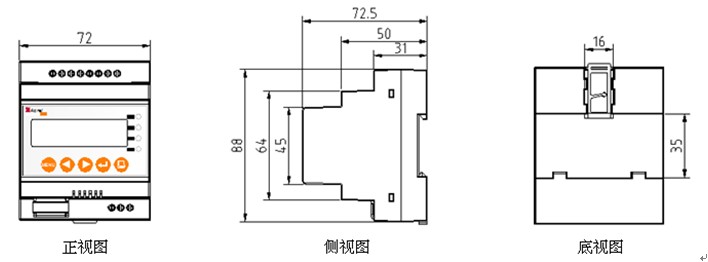

3.2.2.3 外形及安装尺寸(mm)
● 外形尺寸
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04bd2477536f7a291e4a90bca293ffd43193e498672e2480f6.jpg)
● 安装方式
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff044dbac48154ea45e158d00e81ac7dc9fa0987334715d89a3e.jpg)
3.2.2.4 接线端子
● ARCM300-J1接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff046e08b9586962e43cc4eb57fde7ec00a966c9ad7cbff75878.jpg)
● ARCM300-J4接线端子
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0405d3b86d1683d5acc5475a81baa1b9c6c31e97bf67cbe16d.jpg)
3.2.3 ARCM200L系列多功能型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0442b4cd0c023c488ef805e8c4f5a1632a92bdb7f5cfa653cf.jpg)
3.2.3.1 功能
● 实时监测剩余电流和温度,三相电流,三相电压,频率,功率,四象限电能等电参量监测(具体功能见仪表选型);
● 具有剩余电流保护,温度保护。可选配过流保护,过压保护,缺相保护等多种保护功能(具体功能见仪表选型);
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
3.2.3.2 技术指标
型号 参数 | ARCM200L |
UI | Z | Z2 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
输入电压 | 额定值:AC 220V |
输入电流 | 额定值:AC 5A |
测量电网频率 | 45Hz~65Hz |
测量精度 | 剩余电流精度1级,温度±1℃,电能2级,其余均为1级 |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |

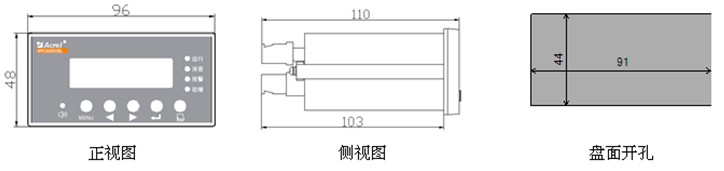

3.2.3.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04be2f75fd8b423eb4cdc4579cf0f2e2e45cccb33deda1339b.jpg)

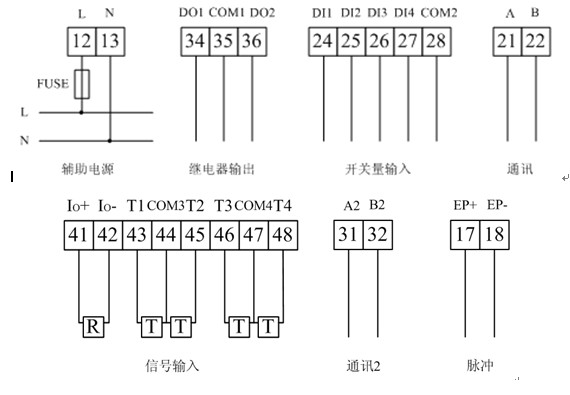

3.2.3.4 接线端子(UI型无通讯2端子及脉冲端子,Z型无通讯2端子)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff047fc8eb834f19b1b8f9a06428edb45cb426fdd19f5adfe542.jpg)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04a57f72eab5ed85ab4bdf593fa82bd98eeec1afc8e1db17c1.jpg)
3.2.4 ARCM200L系列多回路型监控探测器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff041cbe857ed41a052336808d646d975d7ddceb937ab8cddeed.jpg)
3.2.4.1 功能
● 实时监测多路剩余电流和温度(具体功能见仪表选型);
● 具有剩余电流保护,温度保护;
● 提供四路开关量输入功能,每路均可实现联动控制;
● 提供两路继电器输出功能,每路均可实现编程控制;
● 具有事件存储功能,探测器能够记录报警发生的时间、类型、参数,根据报警记录可以分析现场情况,为消除故障提供依据;
● 采用现场总线通讯技术,上位机管理软件可以时刻监控现场的运行情况,及时发现报警信息。通过RS485接口,标准Modbus协议可以与各种标准系统相连;
● 集成度高,网络化,智能化程度高,动作特性合理;
● 适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统。
3.2.4.2 技术指标
型号 参数 | ARCM200L |
J4T4 | J4T12 | J8 | J8T8 | J12T4 | J16 | T16 |
辅助电源 | 电压 | AC220V |
功耗 | ≤5W |
额定剩余电流动作值 | 300mA~1000mA连续可调 |
温度报警值 | 45~110 ℃ 连续可调 |
动作延迟时间 | 0.1S~60S连续可调 |
测量精度 | 剩余电流精度1级,温度±1℃ |
报警 | 声光报警 |
开关量输入 | 无源干接点输入方式:内置电源,光耦隔离 |
开关量输出 | 机械触点,触点容量AC 220V/3A,DC 30V/3A |
通讯 | RS485接口 Modbus-RTU协议 |
显示 | LCD |
3.2.4.3 外形及安装尺寸(mm)
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff042ae0af1961792e38c3e3b2e88d0f4dfcaea9cbac64ab0caf.jpg)

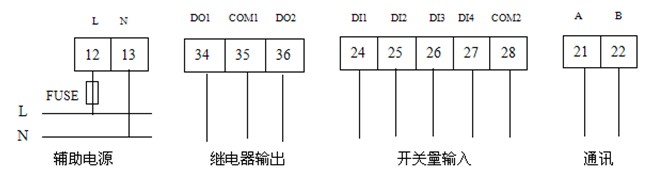

3.2.4.4 接线端子
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0414a21a42caca10a7a64aaee695574476071b5e4744cf9c89.jpg)

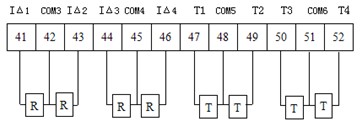

● ARCM200L-J4T4
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04d8e64330fb8c9a1fc8417d7736f3d7b443075c3d9b70686d.jpg)
● ARCM200L-J4T12
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04de5ad7743e31091facbcc4ada89c55e914f2f505d93e389e.jpg)
● ARCM200L-J8
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04a5d92507cbc7635ed80bca19b7f2f6f4cdb6afe24b36562c.jpg)
● ARCM200L-J8T8
![](https://img73.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff045af2aefbb7f08428966eb4e1c7b66d3e4d1228e4d50996a1.jpg)
● ARCM200L-J12T4
![](https://img74.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff04a9a70459413fa994eac3a2d600f356e5edf15e92528a42e8.jpg)

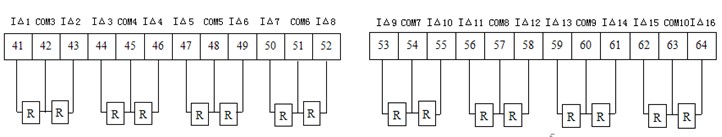

● ARCM200L-J16
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff045692776921264cc7f45ef45386d21c3a2ceb69b5a89a2814.jpg)
● ARCM200L-T16
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff045cab5b33f49b33a3538f3406db7409f82541d593253562ad.jpg)
4 配套附件
4.1 AKH-0.66L系列剩余电流互感器

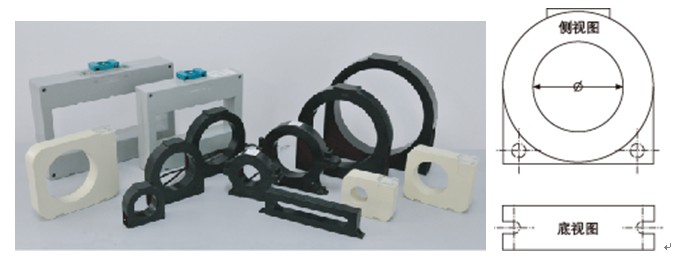

4.1.1 产品外观
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0405fcf8e4d2d9f8f117c648d2abc3439a836b0d34b160574e.jpg)
4.1.2 互感器选型表
型号 | 适用额定电流In | 内孔径φmm | 外孔径φmm | 重量Kg |
AKH-0.66L45 | 16~100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100~250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250~400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400~800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800~1500A | 200 | 240 | 1.94 |
注:1.更大规格预留,可订制;
2.若需要母排方孔型,或开口式的互感器,请另与厂家。
4.2 ARCM-NTC温度传感器
![](https://img75.zyzhan.com/gxhpic_c5d66f29be/73c1482f3b90472a09f886809d71ff0454323872579af5e69aaf0e111ab25b49be5514a6cbb5af41.jpg)
温度传感器为—热敏电阻NTC,它提供0℃~110℃的温度监控基准,可以用来监测线缆或配电箱体的温度,提供温度保护。
