1、终端电能计量表计概述
终端电能计量表计采用DIN35mm导轨式安装结构、LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能;可用RS485通讯接口与上位机实现数据交换。
该电能表具有体积小巧、精度高、可靠性好、安装方便等点,性能指标符合标GB/T 17215-2002、GB/T 17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求,适用于机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。
2、适用环境
正常工作温度:-10℃~ 45℃
极限工作温度:-20℃~ 60℃
储存温度:-40℃~ 70℃
相对湿度:≤95%(无凝露)
海拔高度:≤2500m
3、产品选型览表
型号 功能特性 | DDS1352 | DDSD1352 | DDSF1352 | DTSF1352 | DTSD1352 | DDSY1352 |
应用 场合 | 单相回路 | ■ | ■ | ■ |
|
| ■ |
三相回路 |
|
|
| ■ | ■ |
|
电流规格 | 5(30)A | ■ |
|
|
|
|
|
10(60)A |
| ■ |
|
|
| ■ |
1.5(6)A |
|
| ■ | ■ | ■ |
|
5(20)A |
|
| ■ | ■ | ■ |
|
10(40)A |
|
| ■ | ■ | ■ |
|
20(80)A |
|
| ■ | ■ | ■ |
|
接线方式 | 直接接入 | ■ | ■ | ■ | ■ | ■ | ■ |
经CT接入 |
|
| ■ | ■ | ■ |
|
实时 测量 | 电流/电压 |
| ■ | ■ |
| ■ | ■ |
有功/无功/视在功率 |
| ■ |
|
| ■ | ■ |
功率因数/频率 |
| ■ |
|
| ■ | ■ |
zui大需量 |
|
|
|
| ■ |
|
实时 计量 | 有功电能 | ■ | ■ | ■ | ■ | ■(带方向) | ■ |
无功电能 |
|
|
|
| ■(带方向) |
|
复费率电能 |
| ■ | ■ | ■ | ■ |
|
费率 时段 | 尖 |
|
|
| ■ | ■ |
|
峰 |
| ■ | ■ | ■ | ■ |
|
平 |
| ■ | ■ | ■ | ■ |
|
谷 |
| ■ | ■ | ■ | ■ |
|
时段 |
| 8时段 | 8时段 | 8时段 | 8时段 |
|
时间 显示 | 年月日 |
| ■ | ■ | ■ | ■ |
|
时分秒 |
| ■ | ■ | ■ | ■ |
|
通讯 | Modbus-RTU |
| ■ | ■ | ■ | ■ | ■ |
DL/T645 |
| □ | □ | □ | □ | □ |
4、产品介绍
4.1 DDS1352计量仪表
4.1.1功能
● 计量
计量单相有功总电能,反向计入总电能
● 显示
6位宽温型LCD显示;有功电能脉冲LED指示
● 输出
有功电能脉冲输出,无源光电隔离型输出端口
4.1.2技术参数
项 目 | 性能参数 |
电气 特性
| 参比电压 | AC220V |
工作电压 | 0.7Un~1.2Un |
电流规格 | 5(30)A |
额定频率 | 50Hz |
准确度等级 | 有功1.0级 |
电压线路功耗 | ≤1W,5VA |
电流线路功耗 | ≤1VA |
电能脉冲输出 | 光耦隔离,集电极开路输出,脉宽80ms±20ms |
机械特性 | 外形尺寸 | 18×91×64mm,1模数 |
zui大接线能力 | 6mm2 |
环境 条件 | 工作温度 | -20℃~ 60℃ |
存储温度 | -40℃~ 70℃ |
相对湿度 | ≤95℅(无凝露) |
4.1.3外形尺寸(mm)
4.1.4接线端子
4.2 DDSD1352计量仪表
4.2.1 功能(■代表:标配功能;□代表:可选功能)
功能名称 | 功能配置 |
有功电能计量 | ■ |
电参量测量(U、I、P、Q、S、PF、F) | ■ |
LCD显示 | ■ |
按键设置 | ■ |
脉冲输出 | ■ |
复费率 | □ |
通讯 | □ |
4.2.2 技术参数
参比电压 | AC220V |
电流规格 | 10(60)A |
参比频率 | 50Hz |
精度等级 | 1.0级 |
起动电流 | 0.004Ib |
环境条件 | 工作温度:-20℃~60℃ 存贮温度:-30℃~70℃ |
相对湿度 | ≤95%(无凝露) |
正常工作电压范围 | 0.7Un ~1.2Un |
时钟精度 | ≤0.5s/d |
功耗 | 电压线路有功功率≤1.0W,视在功率≤5.0VA,电流线路视在功率≤2VA |
外形尺寸 | 36×89×62(2模数) |
zui大接线能力 | 16 mm2 |
4.2.3 外形尺寸(mm)
4.2.4 接线端子
4.3 DDSF1352计量仪表
4.3.1功能
● 计量
计量单相有功总电能,反向计入总电能并单独累计
● 测量
测量单相电压、电流
● 分时
百年日历、时间,闰年自动切换,zui大可设置3个费率,8时段,时段zui小间隔1分钟
● 结算
电表内存储3个月的历史结算数据,电能结算日缺省设置为月末24时(月末结算)
● 显示
7位宽温型LCD显示;有功电能脉冲、当费率LED指示
● 输出
有功电能脉冲输出,无源光电隔离型输出端口
● 通讯
支持RS485通讯接口,通讯规约可选(Modbus-RTU或DL/T645规约)
4.3.2技术参数
项 目 | 性能参数 |
电气 特性
| 参比电压 | AC220V |
工作电压 | 0.7Un~1.2Un |
电流规格 | 1.5(6)A、5(20)A、10(40)A、20(80)A |
额定频率 | 50Hz |
准确度等级 | 有功1.0级 |
时钟准确度 | 日误差≤0.5s/d |
电压线路功耗 | ≤1W,5VA |
电流线路功耗 | ≤1VA |
电能脉冲输出 | 光耦隔离,集电极开路输出,脉宽80ms±20ms |
通讯 | RS485接口,Modbus-RTU协议(或DL/T645规约) |
机械特性 | 外形尺寸 | 76×89×74mm,4模数 |
zui大接线能力 | 25mm2 |
环境 条件 | 工作温度 | -20℃~ 60℃ |
存储温度 | -40℃~ 70℃ |
相对湿度 | ≤95℅(无凝露) |

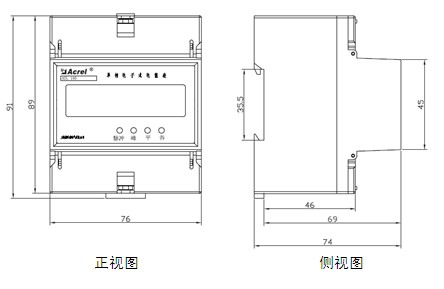

4.3.3外形尺寸(mm)

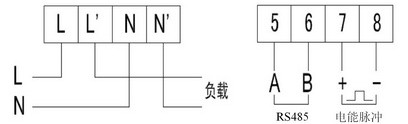

4.3.4接线端子
