有源滤波装置：电网谐波治理的电能质量优化专家
更新时间：2025-09-10点击次数：3次

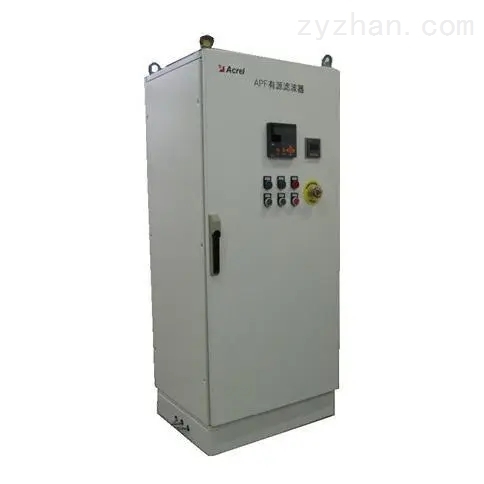

有源滤波装置：电网谐波治理的电能质量优化专家
在工业生产、商业建筑、新能源并网等场景中，变频器、电焊机、充电桩等非线性负载会产生大量谐波，导致电网电压畸变、设备过热损坏、能耗增加。传统无源滤波装置存在补偿范围窄、易与电网谐振等局限，而有源滤波装置凭借“精准谐波补偿、动态响应快、自适应调节”的核心优势，成为改善电网电能质量的核心设备，为电力系统安全稳定运行提供可靠保障。
有源滤波装置主要由谐波检测模块、指令电流运算模块、功率变换模块与控制模块组成：谐波检测模块通过电流传感器实时采集电网电流，分离出基波电流与谐波电流；指令电流运算模块根据检测结果，生成与谐波电流大小相等、方向相反的补偿电流指令；功率变换模块在控制模块驱动下，向电网注入补偿电流，抵消原有谐波电流；整个过程响应时间仅为1-5ms，可实时跟踪谐波变化，实现动态补偿，补偿谐波次数覆盖2-50次，补偿率可达95%以上，大幅降低电网谐波含量。
在实际应用中，在工业领域，用于钢铁、化工、汽车制造等工厂，治理变频器、中频炉产生的谐波，避免电机发热、仪表计量不准，提升生产设备使用寿命；在商业建筑，针对数据中心、大型商场的UPS电源、空调机组，抑制谐波对电梯、照明系统的干扰，保障供电稳定性；在新能源领域，解决光伏逆变器、风电变流器并网产生的谐波问题，减少对电网的冲击，助力新能源高效消纳；在轨道交通，治理牵引变流器产生的谐波，防止谐波影响信号系统与沿线居民用电。
使用有源滤波装置时，需注意三点以保障治理效果与设备安全：一是精准选型，根据电网谐波含量、负载类型确定装置容量与安装方式，避免容量不足；二是定期维护，每月检查装置运行状态，清洁散热风扇，检测IGBT模块温度，防止过热损坏；三是系统协同，与无功补偿装置等设备配合使用时，需优化控制策略，避免设备间相互干扰。
